Daha küçük boyut, PC kartı dalgası lehimleme sırasında daha iyi ısı konveksiyonu yapar;
 Dalga lehimlemesine dayanacak şekilde mühürlenmiş üst bant, tahta yıkama;
 Tüm plastikler UL 94V-0 sınıfı yangın geciktiricidir;
 Düşük temas direnci ve uzun mekanik ömür sağlamak için altın kaplama teması.

 PDA, MP3, radyolar gibi el elektronik cihazları;
 Defter, bilgisayarlar gibi taşınabilir bilgisayar ve elektronik cihazlar;
 CDROM, Madeni Para Değiştiriciler gibi enstrümantasyon ve endüstriyel kontrol ürünleri

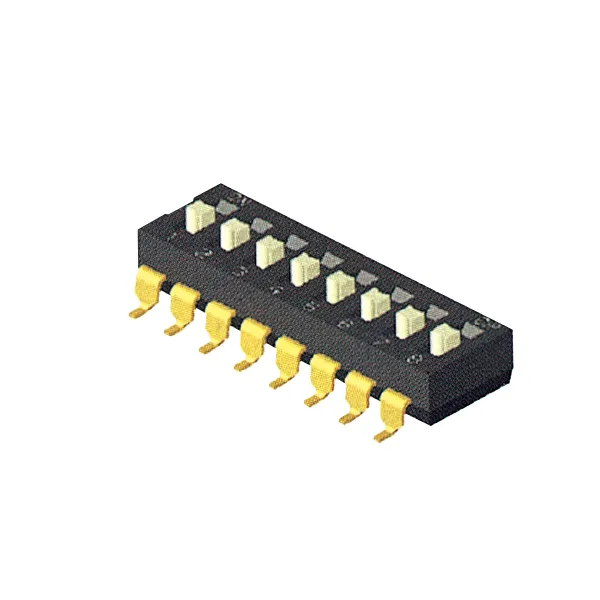

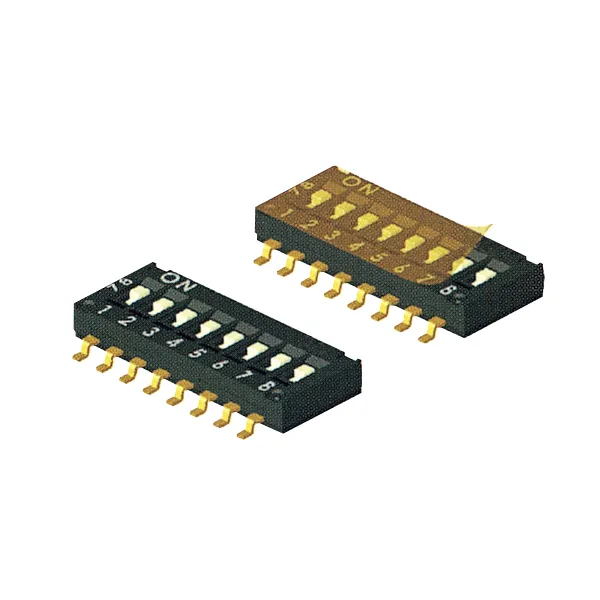

DIP anahtarı SMT DHMF, modern elektronik cihazların titiz taleplerini karşılamak için tasarlanmış kompakt, yüksek performanslı bir anahtardır. Yenilikçi tasarımı, gelişmiş ısı dağılımı, dayanıklılık ve güvenilir elektrik performansı sunar, bu da taşınabilir tüketici elektroniğinden endüstriyel enstrümantasyona kadar çok çeşitli uygulamalar için ideal bir seçimdir.

Ürün Giriş

DHMF Serisi Dip Anahtarları, baskılı devre kartlarında (PCB'ler) dalga lehimleme işlemi sırasında daha iyi ısı konveksiyonunu kolaylaştıran daha küçük bir boyuta sahip yüzey montaj teknolojisi (SMT) için özel olarak tasarlanmıştır. Bu gelişmiş ısı dağılımı, özellikle dalga lehimlemesinin yaygın olarak kullanıldığı yüksek hacimli üretim ortamlarında hem anahtarın hem de PCB'nin bütünlüğünü korumak için çok önemlidir.

DHMF anahtarlarının önemli bir tasarım yönü, lehimleme ve sonraki kart yıkama işlemleri sırasında dahili bileşenleri koruyan üst bant sızdırmazlığıdır. Bu sızdırmazlık, anahtarların performans veya güvenilirlikte bozulmadan sert üretim adımlarına dayanabilmesini sağlar.

DHMF DIP anahtarlarında kullanılan tüm malzemeler UL 94V-0 yangın geciktirici standartlarını karşılar ve elektrik hataları durumunda yangın riskini azaltarak temel güvenlik sağlar. Altın kaplama kontakları, binlerce döngü boyunca tutarlı, yüksek kaliteli sinyal iletimini sağlayarak düşük elektriksel direnç ve uzun mekanik ömrü garanti eder.

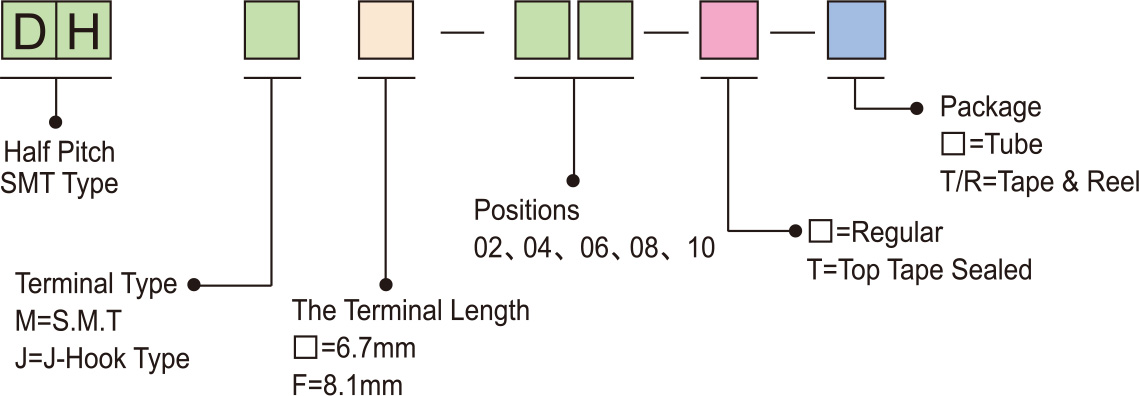

DHMF serisi, farklı uygulama ihtiyaçlarına uyacak şekilde çeşitli kutup konfigürasyonlarında mevcuttur ve tasarımcıların paket başına uygun sayıda anahtar seçmesini sağlar.

Anahtar Özellikler

• Kompakt Boyut:Azaltılmış boyutlar, dalga lehimleme sırasında verimli ısı konveksiyonuna katkıda bulunur, aşırı ısınmayı ve potansiyel hasarı önler.

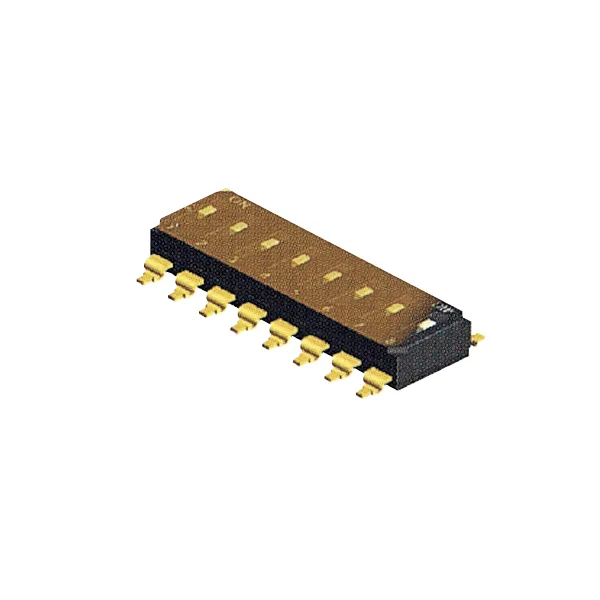

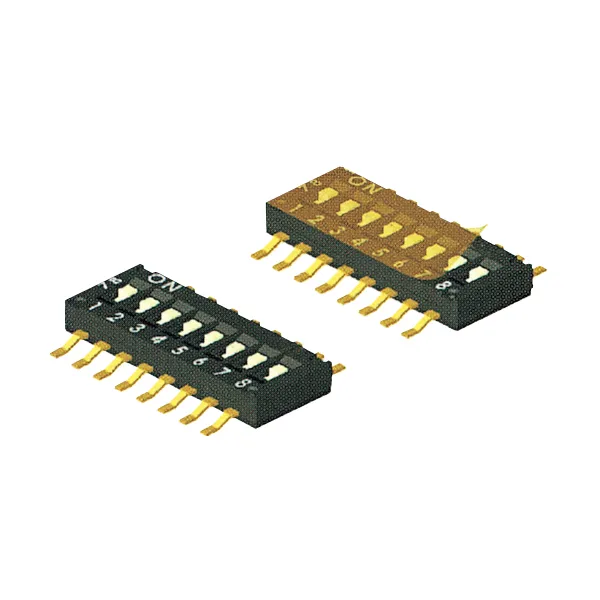

• Üst bant mühürlü:Mühürlü tasarım, dalga lehimleme ve kart temizliği sırasında anahtar mekanizmasını korur, dayanıklılığı artırır.

• Yangın Geciktirici Malzeme:UL 94V-0 standartlarına uygun, operasyonel güvenliği sağlayarak ve yangın tehlikelerini azaltın.

• Altın Kaplama Kişiler:Mekanik ve elektrik ömrünü uzatarak mükemmel iletkenlik, düşük temas direnci ve korozyon direnci sağlar.

• Yüzey Montaj Tasarımı:SMT işlemleri için optimize edilmiş, otomatik yerleştirme ve yüksek hacimli üretim sağlayarak.

• Çeşitli kutup konfigürasyonları:Çok yönlü uygulamaları sağlayan 2, 4, 6, 8 ve 10 kutup versiyonlarında mevcuttur.

Başvuru

DHMF DIP anahtarları, manuel giriş veya yapılandırma ayarları için kompakt, güvenilir anahtarlar gerektiren endüstrilerde yaygın olarak kullanılır. Tipik uygulama alanları şunları içerir:

• Elde tutulan elektronik cihazlar:Bu anahtarlar, küçük boyut ve güvenilir çalışmanın kritik olduğu PDA'lar, MP3 çalarlar ve radyolar gibi cihazlar için idealdir.

• Taşınabilir bilgisayarlar ve elektronikler:Dizüstü bilgisayarlar, dizüstü bilgisayarlar ve diğer taşınabilir bilgisayarlar, kompakt ayak izi ve sağlam tasarımları nedeniyle donanım yapılandırmalarını veya kullanıcı tercihlerini ayarlamak için bu anahtarları kullanır.

• Enstrümantasyon ve endüstriyel kontroller:CD-ROM sürücüleri, madeni para değiştiriciler, otomatlar ve diğer kontrol ürünleri, operasyonel modlar, kalibrasyon veya adres seçimini ayarlamak için DHMF anahtarlarını kullanır.

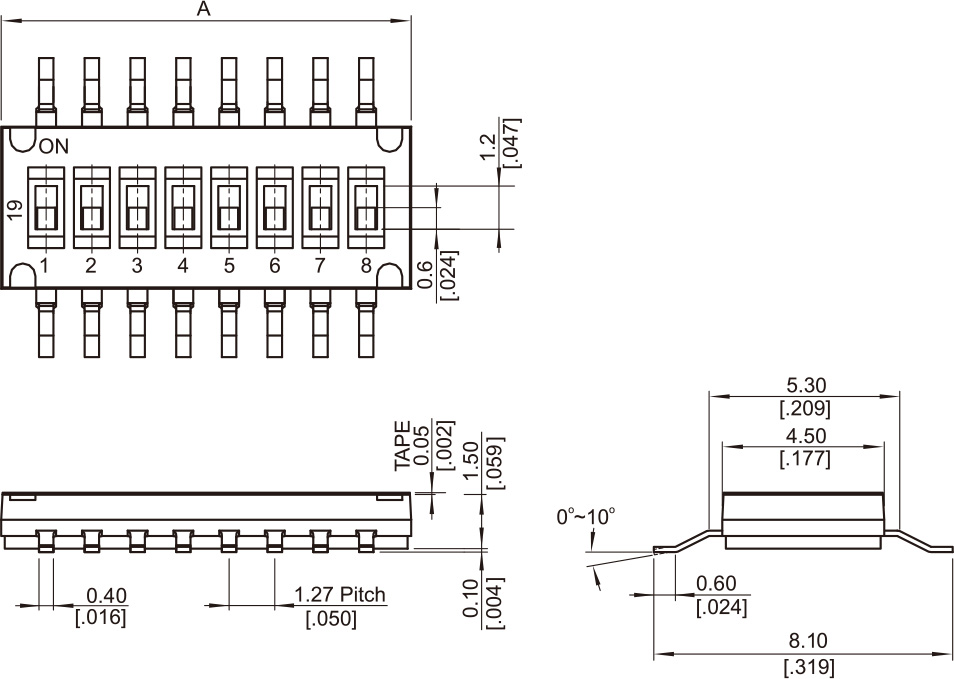

Teknik Özellikler

DHMF DIP anahtarları, çok çeşitli çalışma koşullarında güvenilir bir şekilde performans gösterecek şekilde tasarlanmıştır:

• Çalışma sıcaklığı aralığı:-40 ℃ ila +85 ℃, zorlu ortamlar ve dış mekan uygulamaları için uygundur.

• Depolama Sıcaklığı Aralığı:-40 ℃ ila +85 ℃, anahtarın depolama sırasında bütünlüğü korumasını sağlar.

• Elektrik Yaşam:Çoğu tüketici ve endüstriyel kullanım vakası için uzun ömürlü olan 1.000 operasyon döngüsü için derecelendirilmiştir.

• Değiştirme Derecesi:50V DC'de 100mA, anahtarın geçiş yapmadan güvenli bir şekilde taşıyabileceğini gösteren maksimum akım ve voltajı gösterir.

• Anahtarlama derecesi:Anahtar çalışması sırasında maksimum akımı ve voltajı temsil eden 24V DC'de 25mA.

• İşletim Gücü:Yaklaşık 500GF, dokunsal geri bildirim ve çalıştırma kolaylığı arasında bir denge sağlar.

• Seyahat Mesafesi:0.6 mm, güvenilir anahtarlama geri bildirimi ile kompakt bir çalıştırma hareketi sağlayın.

• Ambalajlama:

• Tüp ambalajı, modele bağlı olarak tüp başına 33 ila 125 adet arasında kutup sayımına göre değişir.

• Bant ve makara ambalajı, makara başına 2.500 parçaya kadar otomatik montajı destekler.

DHMF DIP anahtarlarının avantajları

1. Gelişmiş ısı yönetimi:Küçük boyut, lehimleme sırasında aşırı ısınmayı önleyerek, anahtara veya PCB'ye zarar verebilen verimli ısı dağılmasını teşvik eder.

2. Zor ortamlarda dayanıklılık:Üst bant contası, üretim ve işletim sırasında iç temasları ve mekanizmaları akı, nem ve kirletici maddelerden korur.

3. Güvenlik Uyumluluğu:UL 94V-0 Yangından ödenen plastikler, elektrik arızaları veya aşırı ısınma durumunda riskleri azaltır.

4. Güvenilir Elektrik Performansı:Altın kaplama kontakları düşük dirençleri korur ve korozyona direnir ve binlerce döngü üzerinde tutarlı sinyal iletimini sağlar.

5. Esneklik:Çoklu kutup yapılandırmaları, kullanıcı girişi veya donanım yapılandırması için çeşitli cihaz gereksinimlerini karşılamaktadır.

6. Otomatik montaj için optimize edilmiş:Yüzey montaj tasarımı ve bant/makara ambalajı, üretim hatlarını akıtar ve manuel kullanımı azaltır.

7. Kompakt ve hafif:Daha küçük ayak izi, tasarımcıların özellikle taşınabilir ve elde taşınır cihazlarda önemli olan değerli PCB gayrimenkullerinden tasarruf etmelerine yardımcı olur.

DHMF DIP anahtarları hakkında yaygın sorular

S1: Ne tür cihazlar tipik olarak DHMF dip anahtarlarını kullanır?
PDA'lar ve MP3 çalarlar gibi el elektroniğinde, dizüstü bilgisayarlar ve dizüstü bilgisayarlar da dahil olmak üzere taşınabilir bilgisayarlarda ve madeni para değiştiriciler ve CD-ROM sürücüleri gibi çeşitli endüstriyel kontrol araçlarında bulunurlar.

S2: Üst bant sızdırmazlığı anahtar performansını nasıl etkiler?
Sızdırmazlık, anahtarın iç kontaminasyon olmadan dalga lehimleme ve temizleme işlemlerinin ısısına ve nemine dayanabilmesini sağlar, böylece uzun süreli güvenilirliği korur.

S3: Bu anahtarlar yüksek sıcaklık ortamları için uygun mu?
Evet, -40 ℃ ila +85 ℃ çalışma sıcaklığı aralığıyla, bazı dış mekan ve endüstriyel ayarlar da dahil olmak üzere çeşitli sıcaklık koşullarında iyi performans gösterirler.

S4: Anahtarın beklenen mekanik ömrü nedir?
DHMF DIP anahtarı, manuel yapılandırma ayarlarını içeren çoğu tipik kullanım durumu için yeterli olan 1.000 çalışma döngüsü için derecelendirilmiştir.

S5: Anahtar hangi akım ve voltaj kullanabilir?
50V DC'de 100mA ve 24V DC'de 25mA anahtarlama derecesine sahip, sinyal seviyesi uygulamaları için uygundur.

S6: Anahtarlar üretim için nasıl paketleniyor?
Kutup numarasına bağlı olarak miktarda tüplerin yanı sıra otomatik SMT montaj hatları için bant ve makara ambalajında ​​gelirler.

S7: İşlem kuvveti ve seyahat mesafesi nedir?
İşletim kuvveti, 0,6 mm'lik bir seyahat mesafesi ile yaklaşık 500GF'dir ve sağlam ancak rahat dokunsal geri bildirim sağlar.

Kurulum ve İşleme Önerileri

DHMF DIP anahtarlarının optimum performansını ve uzun ömürlülüğünü sağlamak için aşağıdaki yönergeleri göz önünde bulundurun:

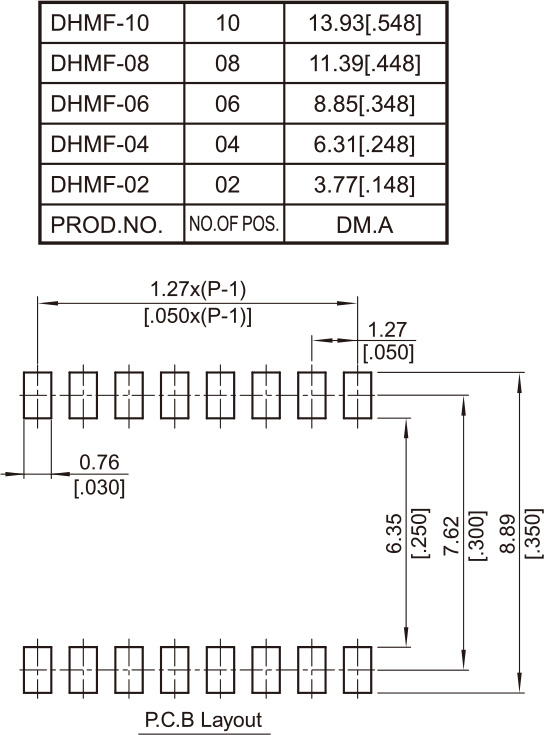

• PCB Tasarımı:Ayak izi uyumluluğunu onaylayın ve DHMF serisinin daha küçük boyutunu karşılamak için uygun lehim ped tasarımını sağlayın.

• Dalga lehimleme parametreleri:Lehimleme sırasında ısı hasarını önlemek için önerilen termal profillere uyun.

• Temizleme işlemleri:Hasarı önlemek için anahtarın sızdırmazlığı ile uyumlu uygun çözücüleri ve yöntemleri kullanın.

• Mekanik Kullanım:Yerleştirme veya operasyon sırasında mekanik başarısızlığı önlemek için belirtilen işletim kuvvetinin ötesinde aşırı kuvvetten kaçının.

• Depolamak:Montajdan önce kaliteyi korumak için anahtarları önerilen sıcaklık aralıklarında ve nem kontrollü ortamlarda tutun.

• Test:Montajdan sonra, doğru işlevselliği sağlamak için anahtar pozisyonlarını ve elektrikli sürekliliği doğrulayın.

Çözüm

DIP Switch SMT DHMF serisi, çok çeşitli elektronik cihazlarda ve endüstriyel ekipmanlarda manuel dijital giriş için kompakt, güvenilir ve güvenli bir çözüm sunar. Küçük boyutu, üretim sırasında gelişmiş ısı dağılmasını desteklerken, üst bant contası ve UL 94V-0 yangın geciktirici malzemeler dayanıklılığı ve güvenliği garanti eder. Altın kaplama kontakları tutarlı elektriksel performans sağlar ve çok yönlü kutup konfigürasyonları çeşitli uygulama ihtiyaçlarını karşılamaktadır.

Elde taşınabilir elektroniklerden taşınabilir bilgisayarlara ve endüstriyel enstrümantasyona kadar, DHMF DIP anahtarları güvenilir performans ve entegrasyon kolaylığı sağlar, bu da onları modern elektronik montajlarda yüksek kaliteli DIP anahtar çözümleri arayan mühendisler ve tasarımcılar için mükemmel bir seçim haline getirir.
