Rocker Switch KCD1 Serisi KCD1-110: Kapsamlı Ürüne Genel Bakış, Uygulamalar ve Kullanıcı Kılavuzu

KCD1-110 rocker anahtarı, elektrik ve elektronik sektöründe köklü ve çok yönlü bir bileşendir. Yaygın olarak kullanılan KCD1 serisinin bir üyesi olarak, bu anahtar dayanıklılık, kompakt form ve kullanıcı dostu işlevselliğin bir kombinasyonunu sunar. Açma/kapama değiştirme veya anlık aktivasyon gerektiren, estetiği hem tüketici hem de endüstriyel pazarlar için performansla dengeleyen cihazlarda hassasiyet ve güvenilirlik için tasarlanmıştır.

Geniş bir elektrik yükü ve ortam spektrumu için uygun derecelendirmelerle, KCD1-110 birden fazla uygulamada mükemmeldir. Bu makale, ürün özelliklerini, tipik kullanım durumlarını, kurulum yöntemlerini ve mühendislere, tasarımcılara ve sistem entegratörlerine yeteneklerinden tam olarak yararlanmalarına yardımcı olmak için sık sorulan soruları araştırmaktadır.

Ürün Giriş

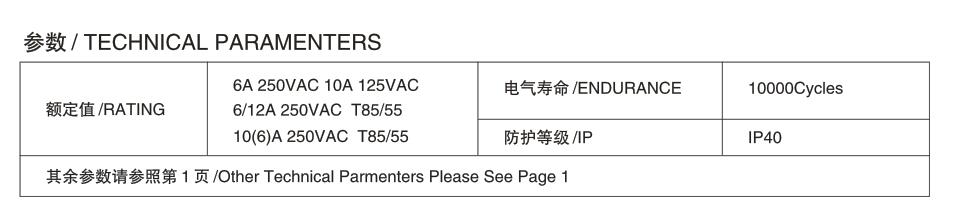

KCD1-110 rocker anahtarı AC güç kontrolü için özel olarak tasarlanmıştır. 250VAC'da 6A ve 125VAC'da 10A nominal kapasitesi ile günlük cihazlar ve elektronik sistemler için yeterli akım taşıma sağlar. Ek olarak, T85/55'e kadar olan sıcaklık koşulları altında 250VAC'da 6/12a ve 10 (6) A performans derecelendirmelerini barındırır ve bu da güvenlik veya bütünlükten ödün vermeden orta derecede yüksek sıcaklık işlemleri için uygun hale getirir.

10.000 döngü için elektriksel olarak derecelendirilen bu anahtar, genişletilmiş operasyonel ömürler boyunca sürekli performansı garanti eder. IP40 giriş koruma derecesi, 1 mm üzerindeki katı nesnelere karşı korunduğunu, ancak suya karşı kapatılmadığını ve kuru iç mekan ortamlarına uygulanmasını kısıtladığını doğrular.

Temel özellikler şunları içerir:

• Voltaj ve Akım Derecelendirmeleri: 6A 250VAC, 10A 125VAC, 6/12A ve 10 (6) A 250VAC T85/55

• Mekanik Dayanıklılık: 10.000 Operasyon

• Giriş Koruması: IP40

• Çalışma sıcaklığı: 85 ° C'ye kadar

Bu spesifikasyonlar, genel amaçlı ekipmanlarda, küçük ila orta cihazlarda ve çeşitli endüstrilerdeki kontrol cihazlarında kullanım kapasitesini vurgulamaktadır.

Mekanik ve malzeme tasarımı

KCD1-110, ek araçlar olmadan kolay kurulum ve değiştirmeyi kolaylaştıran kompakt bir snap-in montaj tasarımına sahiptir. Rocker aktüatörü sezgisel olarak standart açma/kapama ("I" ve "O") sembolleri ile işaretlenir ve minimum teknik bilgiye sahip kullanıcılar için işlemi kolaylaştırır.

1. Konut malzemeleri
Vücut, alev geciktirme ve mekanik stabilite sunan UL94V-0 dereceli termoplastikten yapılmıştır. Bu muhafaza ısı altında deformasyona direnir ve yüksek yük ortamlarında güvenli kullanım sağlar.

2. Kontak mekanizması
Dahili kontaklar tipik olarak gümüş alaşım veya benzer iletken metallerdir, mükemmel akım transferi ve aşınma direnci için seçilir. Bu konfigürasyon, düşük elektrik direnci ve güvenilir bir kapanma sağlar, voltaj düşüşlerini önler veya normal kullanım altında ark.

3. Harekete geçme sistemi
Rocker yay yüklüdür ve dokunsal geri bildirim için tasarlanmıştır, bu da kullanıcıların geçiş yapıldığında durumun değiştiğini açıkça hissedebilmelerini sağlar. Bu mekanik duyarlılık, cihazın genel güvenliğine ve kullanılabilirliğine katkıda bulunur.

4. Terminaller
Standart terminaller bıçak tarzıdır (4.8mm veya 6,3 mm), Crimped konektörleri aracılığıyla güvenli eki destekler. Bu standardizasyon, geçişin mevcut tasarımlara entegre edilmesini kolaylaştırır.

5. Montaj Biçimi
Yerleşik bir snap-in mekanizması, uyumlu panellere sağlam yerleştirilmesini sağlar. Anahtar, montaj sırasında zaman ve takım gereksinimlerini en aza indirerek dikdörtgen kesiklerle uyumludur.

Ortak uygulama senaryoları

KCD1-110’un derecelendirilmiş özellikleri ve sağlam yapısı, onu çok çeşitli elektrik sistemleri için ideal hale getiriyor. Kullanılabilirliği tüketici aletlerini, endüstriyel kontrol panellerini, hesaplama çevre birimlerini ve daha fazlasını kapsar.

Ev ve mutfak aletleri

Bu anahtar yaygın olarak, güvenilir bir şekilde/kapama işlevselliği gerektiren ev cihazlarında bulunur. Dayanıklı kontakları ve aleve dayanıklı yapısı şunlar için çok uygun hale getirir:

• Kahve makineleri

• Karıştırıcılar ve mikserler

• Elektrikli su ısıtıcıları

• Alan ısıtıcılar

• Buhar ütüleri

• Kızartma makinesi

Switch, kullanıcıların yurtiçi ayarlarda güvenlik gereksinimlerine uyarken cihaz gücünü kontrol etmeleri için güvenli ve duyarlı bir yol sağlar.

Tüketici Elektroniği

Küçük ölçekli cihazlar ve düşük voltajlı uygulamalar için KCD1-110 şu şekillerde etkili olduğunu kanıtlıyor:

• Ses amplifikatörleri

• LED aydınlatma sistemleri

• Şarj istasyonları

• Ekipman

• Hobi Elektronik Kitleri

Düşük profilli ve anlaşılması kolay işlemi, hem güvenilirliğin hem de basitliğin gerekli olduğu tüketiciye bakan tasarımlar için iyi bir uyum sağlar.

Endüstriyel ve ticari ekipman

Evin dışında bile, KCD1-110, içinde elektrik ekipmanlarının kontrol edilmesinde rol bulur:

• Test Aletleri

• Güç dağıtım panoları

• Konveyör kontrol panelleri

• HVAC Sistemleri

• Parçacılar ve laminatörler gibi ofis ekipmanları

Güvenilir mevcut taşıma kapasitesi ve uzun ömür beklentisi ile, kritik olmayan endüstriyel otomasyon ve ticari tesislerde tekrarlayan anahtarlama döngülerini destekler.

Otomotiv ve Taşıma Uygulamaları

Ek sızdırmazlık olmadan dış mekan veya yüksek vibrasyon ortamları için tasarlanmamış olsa da, anahtar IP40'ın kabul edilebilir olduğu araç kabin elektroniğine entegre edilebilir. Bunlar şunları içerir:

• Gösterge Tablosu Kontrolleri

• Aydınlatma veya ısıtma için aksesuar anahtarlar

• Rekreasyonel araçlar veya tekneler (sadece iç kullanım)

Kurulum Yönergeleri

Uygun kurulum, operasyonel bütünlüğü ve kullanıcı güvenliğini sağlar.

Panel
KCD1 serisindeki çoğu rocker anahtarı için panelin doğru boyutlara, tipik olarak 20mm x 13mm civarında kesildiğinden emin olun. Sıkıştırılmış bir uyum, snap-in tutma klipslerinin ek bağlantı elemanları olmadan anahtarı güvenli bir şekilde tutmasını sağlar.

Kablolama
Güçlü, titreşime dayanıklı bağlantılar sağlamak için yalıtımlı hızlı bağlantı terminalleri kullanın. Doğru oryantasyonu onaylayın (yani canlı canlı terminale bağlanma).

Oryantasyon ve etiketleme
Semboller ("I" için "ve" O "için kapalı) son kullanıcı tarafından açıkça görülebilir olmalıdır. Yanlış yönlendirme operasyonel karışıklık veya güvenlik sorunlarına yol açabilir.

Devre koruması
Anahtarı belirtilen derecelendirmelerin ötesinde aşırı yüklerden korumak için, özellikle yüksek yük ortamlarında, aynı devreye bir sigorta veya devre kesici yerleştirmeyi düşünün.

Bakım ve operasyonel ipuçları

KCD1-110 uzun ömür için tasarlanmış olsa da, rutin bakım ve sorumlu kullanım ömrünü ve performansını genişletebilir:

• Aşırı akım yükleri veya yüksek voltajlı geçişler altında anahtarı çalıştırmaktan kaçının.

• Ek muhafaza koruması sağlanmadıkça anahtarı dış mekan veya neme eğilimli alanlarda kullanmayın.

• Aşınma veya aşırı ısınma belirtileri için periyodik olarak terminalleri kontrol edin.

• Anahtarı değiştirirken, elektrik şokunu veya kısa devreleri önlemek için her zaman gücü ayırın.

Sık sorulan sorular

S1: KCD1-110 açık havada kullanılabilir mi?
Doğrudan değil. IP40 derecesi su girişine karşı korunmaz. Açık havada kullanılırsa, anahtar su geçirmez bir muhafazaya yerleştirilmelidir.

S2: 10 (6) derecelendirmesinde ne ortalama?
Bu gösterim, anahtarın 250VAC'da 10a dirençli yükleri ve 6A endüktif yüklerini işleyebileceği anlamına gelir. Motorlar gibi endüktif yükler, geri EMF nedeniyle kontaklar üzerinde daha fazla stres üretir, dolayısıyla azaltılmış derecelendirme.

S3: Anahtar bir motora doğrudan bağlantı için uygun mu?
Küçük AC motorları için evet, INRUSH akımı 6A'yı geçmemesi veya endüktif yük 250VAC'da 6A'yı geçmemesi durumunda. Daha yüksek akımlar için, anahtar tarafından kontrol edilen bir röle veya kontaktör kullanın.

S4: Bu anahtar aydınlatılabilir mi?
KCD1-110 temel modeli yerleşik aydınlatma içermez. Bununla birlikte, KCD1 serisi entegre LED'lere sahip diğer modelleri içerir. Tasarımınız için aydınlatma gerekiyorsa buna göre seçin.

S5: Switch'in değiştirilmesi gerektiğini ne zaman bilebilirim?
Gevşek terminaller, aralıklı çalışma veya seçilen pozisyonun korunamaması gibi işaretler aşınmayı gösterebilir. Aktüatör yumuşak veya tepkisiz hale gelirse, üniteyi değiştirme zamanı.

S6: ROHS uyumlu mu?
KCD1-110 anahtarlarının çoğu ROHS uyumludur, yani tehlikeli maddeler içermezler. Belirli üreticinin veri sayfası veya sertifikalarıyla doğrulayın.

S7: DC yükleriyle kullanılabilir mi?
AC işlemi için tasarlanmasına rağmen, muhafazakar derecelendirmeler altında düşük voltajlı DC yüklerini kontrol edebilir. Ark ile, özellikle daha yüksek DC voltajlarında dikkatli olun ve uygulama ile uyumluluğu onaylayın.

S8: Tüm panel kalınlıklarıyla uyumlu mu?
Snap-in tasarımı, 0,75 mm ila 2.5 mm tipik panel kalınlıklarını barındırır. Daha kalın paneller özel montaj hususları gerektirebilir.

OEM ve Tasarım Entegrasyonunda Avantajlar

KCD1-110, orijinal ekipman üreticileri ve ürün tasarımcıları için çeşitli zorlayıcı avantajlar sunuyor:

• Maliyet etkinliği: Performansdan ödün vermeden BOM'u basitleştirir.

• Standardizasyon: Ortak ayak izi ve terminal düzeni, düşme değiştirme veya yükseltmelere izin verir.

• Özelleştirme: Daha iyi tasarım entegrasyonu için çoklu aktüatör renkleri ve vücut şekillerinde mevcuttur.

• Düşük bakım: Uzun elektrik ömrü ve güvenilir iç yapı başarısızlık oranlarını azaltır.

• Kullanıcı aşinası: Rocker anahtarları anında tanınabilir ve kullanımı basittir, öğrenme eğrisi gerektirmez.

Ürün tasarımcıları güvenilir, alan tasarrufu sağlayan bir güç anahtarına ihtiyaç duyduklarında, KCD1-110, mevcut montajlara sorunsuz bir şekilde uyan pratik ve esnek bir seçim görevi görür.

Son Düşünceler

KCD1-110 Rocker Switch, konut, ticari ve ışık-endüstriyel ortamlarda çeşitli kontrol fonksiyonları için akıllı bir çözümdür. Dengeli elektrik derecelendirmeleri, kolay kurulum ve güvenilir çalıştırma ile, kullanıcıların sistem güvenliğini ve bütünlüğünü korurken gücü etkili bir şekilde yönetmelerine yardımcı olur.

10.000 döngü mekanik ve elektrik dayanıklılığı, uzun süreler boyunca orta kullanım gerektiren ürünler için ideal bir uyum haline getirir. Bir mutfak aletinde, test tezgahında veya eğlence konsolunda kullanılırsa, KCD1-110 minimum bakım ve tutarlı dokunsal geri bildirim ile güvenilir bir şekilde performans gösterir. Güvenilir KCD1 serisinin bir parçası olarak, bu anahtar uygulama ve tasarımda esneklik sunarken temel güvenlik ve kullanılabilirlik standartlarını karşılar.
